产品介绍

预制节段拼接胶是双组份改性环氧树脂胶，主要成分是改性环氧树脂。专用于风电机组预应力混凝土塔筒预制管片竖缝、水平缝的拼接；装配式风电混凝土塔筒拼接。作用机理是在拼装期间和胶体固化之前，通过拼接胶，润滑结构粗糙的表面，弥补表面微小缺陷；硬化后，确保接缝的防水性能。

产品特点

作用机理是在拼装期间和胶体固化之前，通过拼接胶，润滑结构粗糙的表面，弥补表面微小缺陷；硬化后，确保接缝的防水性能；

1.高触变性：自润滑作用，搅拌及涂抹容易，不流挂、无滴落；
2.粘接性强：易密实，胶接缝无渗水，钢筋不锈蚀，能有效传递荷载；
3.耐候性好：受施工气候条件影响小，可潮面及低温施工，干燥条件粘结力更强；
4.高弹模量：高强度、低徐变，防水不腐蚀；

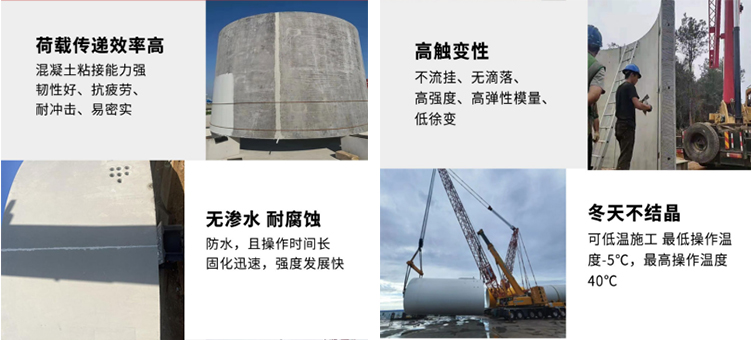

产品优势

产品参数

应用范围

1.风力发电机组预应力混凝土塔筒的接缝；

2.进行桥梁预制节段拼装时的胶接缝施工；

3.通常情况下，钢筋混凝土预制构件会通过胶接或拼接的方式进行连接；

4.进行混凝土表面和结构缺陷修复等工作；

施工工艺

1.预制塔筒拼装方案确定

按照设计要求，确定预制塔筒拼装实施方案；

2.安装调试塔筒

塔筒预制阶段运输就位，按确认顺序准备起吊拼装；

3.清洁塔筒拼接面

结构预制混凝土塔筒拼接前应凿除粉饰层，油垢、污物、松动石子、酥松结构，至暴露新鲜、坚实混凝土基层，然后用压缩空气吹净碎屑、浮尘；

4.节段拼试、调整

起吊预制塔筒，与已拼装块段试拼。先进行初步对位，然后再一起进行精调。试拼要求合格后，目测拼接缝宽度以控制不同部位抹胶厚度，锁定拼接角度后，将吊装块平移30~50cm，涂胶；

5.配胶

根据预估的涂胶量，按照重量比A:B=2:1的配比将A、B组分在干净的容器里搅拌均匀，至颜色均匀一致，一般搅拌时间2~3min为宜；

6.拼接表面涂胶

在两个对接胶拼面同时刷涂悍本特拼接胶，厚度为1~2mm，试拼时缝隙宽的部位可适当多涂，刮胶时要从上而下、方向一致，注意保持均匀。若需加快进度，可同时多个工作面同时刮席涂，但最好在40min以内完成；

7.正式拼接

将待拼接段与已拼接段正式定位对拼，使两塔筒收拢、压紧，拼缝宽度须在1mm左右，同时保证拼缝溢胶、粘贴密实；

8.清理溢胶及养护

刮干净拼缝溢胶，确认各管孔无溢胶堵塞，覆盖防雨，固化、养护过程不可扰动;

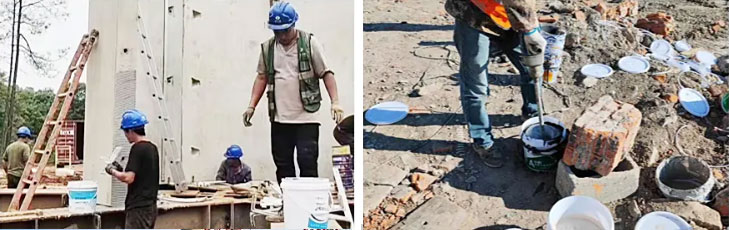

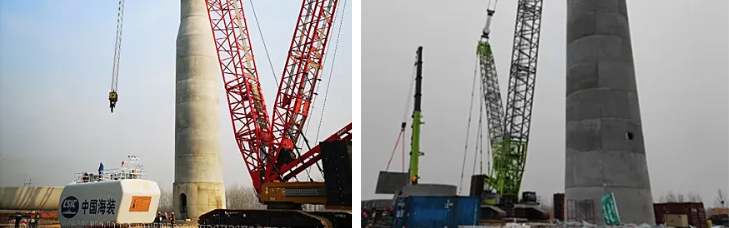

施工案例
